| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | HACC471S50V200 |
| موك: | 10 قطع |
| شروط الدفع: | تي/تي، خطاب الاعتماد، د/أ، د/ف |

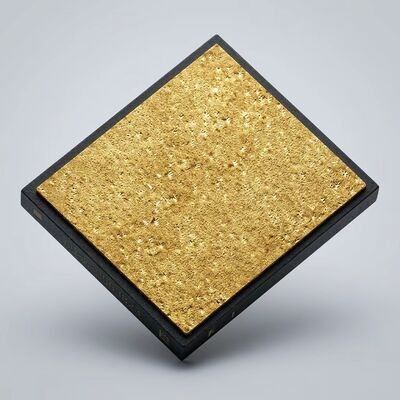

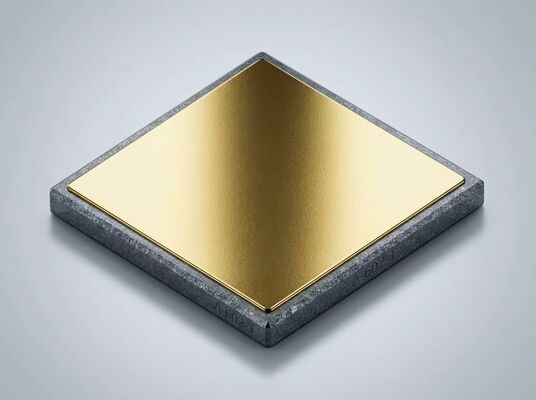

نظرة عامة على المنتج:HACC471S50V200 هو مكثف معدني-أكسيد-شبه موصل (MOS) بطبقة واحدة بسعة اسمية تبلغ 470 بيكوفاراد ±10% وجهد تشغيل تيار مستمر 50 فولت. يستخدم عازل أكسيد السيليكون الحراري (SiO2) بسمك 300 نانومتر على ركيزة سيليكون منطقة عائمة مع طبقة معدنية TiW-Au. تم تصميمه حول خاصيتين: زمن استرخاء عازل محسّن واسترخاء استقطاب فائق السرعة، بحيث تستقر الشحنة المخزنة بسرعة بعد انتقال نبضة سريعة. هذا يجعله مناسبًا لدوائر النبضات والتبديل حيث يهم الانخفاض، ووقت الاستقرار، والتكرار من نبضة إلى أخرى.
بعد شحن المكثف، يحتاج العازل إلى وقت محدود للعودة إلى حالة الاستقطاب المتوازنة. هذه الفترة هي زمن الاسترخاء العازل. إذا كان العازل يسترخي ببطء، يمكن للشحنة المتبقية من نبضة سابقة أن تؤثر على النبضة التالية، مما ينتج عنه انخفاض في السعة أو خطأ في التوقيت في سلسلة النبضات. المكثف ذو زمن الاسترخاء القصير والمتحكم فيه جيدًا وامتصاص عازل منخفض يبدأ كل نبضة من حالة شحن نظيفة، مما يحسن التكرار في دوائر تشكيل النبضات، وأخذ العينات والاحتفاظ بها، والمعدلات.
| المعلمة | القيمة | الشرط |
| السعة | 470 بيكوفاراد ±10% | 1 ميجاهرتز، 1.0 فولت ذروة-ذروة |
| جهد التيار المستمر المقنن | 50 فولت | مستمر |
| قوة العازل | >125 فولت تيار مستمر | 1 دقيقة، 25 درجة مئوية |
| امتصاص العازل | <0.1% | نموذجي |
| زمن الاسترخاء العازل | محسّن (ثابت زمني قصير) | التعافي بعد النبضة |
| ممانعة الشريحة الداخلية ESL | <0.05 نانوهنري | مُستبعد من معلمات S |
| عامل الجودة عند 1 ميجاهرتز | >2000 | نموذجي |
| TCC | +35 جزء في المليون/درجة مئوية | -55 درجة مئوية إلى +125 درجة مئوية |
| تيار التسرب | <10 نانو أمبير | 50 فولت تيار مستمر، 25 درجة مئوية |
| العازل | حراري SiO2، 300 نانومتر | — |
| الركيزة | سيليكون منطقة عائمة، >1000 أوم.سم | — |
| أبعاد الشريحة | 0.50 × 0.50 × 0.15 ملم | ±0.025 ملم |
| الطبقة المعدنية العلوية | TiW + Au، 2.5 ميكرومتر كحد أدنى | قابل للربط بالسلك |
| الطبقة المعدنية الخلفية | TiW-Pt-Au، Au 1.0 ميكرومتر كحد أدنى | تثبيت الشريحة |
| درجة حرارة التشغيل | -55 درجة مئوية إلى +125 درجة مئوية | — |
| RoHS | متوافق | الاتحاد الأوروبي 2015/863 |
