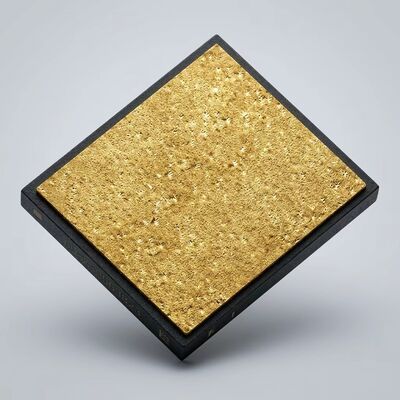

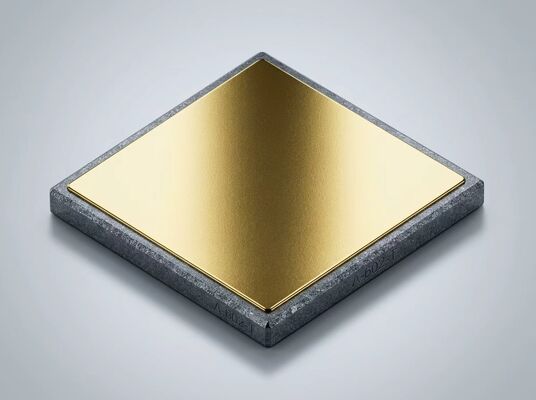

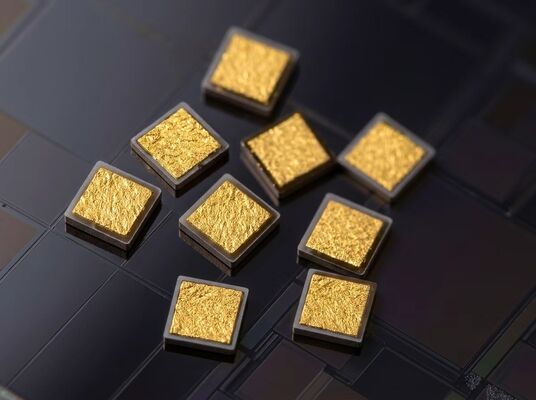

Έλεγχος σκέδασης φωνονίων Πυκνωτής MOS 220pF 50V Μονής στρώσης Chip για RF Υψηλής Ισχύος

HACC221S50V300 Ελέγχος διασποράς φωνόνων MOS Συμπιεστήρας 220pF 50V Μονόστρωμα RF Chip

Σύνοψη του προϊόντος:Το HACC221S50V300 είναι ένας ενιαίο στρώμα μεταλλικού οξειδίου-ημιαγωγού (MOS) πυκνωτή με ονομαστική χωρητικότητα 220pF ± 10% και τάση λειτουργίας 50V DC.Είναι κατασκευασμένο σε ένα υπόστρωμα πυριτίου υψηλής αγωγιμότητας με θερμικό διοξείδιο του πυριτίου (SiO) 300nm.₂Η διακριτική του ιδιότητα είναι ο έλεγχος της διάσπαρσης των φωνόνων.και οι μεταλλικές διεπαφές είναι σχεδιασμένες έτσι ώστε η θερμότητα που παράγεται από την απώλεια ραδιοσυχνοτήτων να απομακρύνεται αποτελεσματικά αντί να συσσωρεύεται σε ένα καυτό σημείοΑυτό ταιριάζει σε σταδίους υψηλής ισχύος όπου η θερμική σταθερότητα περιορίζει τις επιδόσεις.

Τι είναι ο έλεγχος διάχυσης Phonon;

Σε ένα στερεό, η θερμότητα μεταφέρεται από τα φωνόνια, τα οποία είναι κβαντικοποιημένες δονήσεις πλέγματος.και ακατέργαστες ή χημικά αναμεμειγμένες διεπαφές, το διασκορπίζει και μειώνει τη θερμική αγωγιμότηταΟ έλεγχος της διασποράς των φωνόνων σημαίνει την μηχανική των διαμετρικών, υποστρώματος και μεταλλικοποίησης διεπαφών για να διατηρηθεί η αποτελεσματική μεταφορά των φωνόνων:Το μονοκρυστάλλινο πυρίτιο πλωτής ζώνης έχει μια μακρά μέση διαδρομή φωνόνων (η μέση απόσταση που ταξιδεύει ένα φωνόνιο πριν διασκορπιστεί), το διηλεκτρικό είναι ένα πυκνό θερμικό οξείδιο με ελάχιστη πυκνότητα ελαττωμάτων και η πυκνή μεταλλικοποίηση χρυσού παρέχει θερμική πορεία χαμηλής αντίστασης στην επιφάνεια τοποθέτησης.

Μηχανικές σημειώσεις: Πώς κατασκευάζεται η θερμική διαδρομή

• Υπόστρωμα:μονοκρυσταλλικό πυρίτιο πλωτής ζώνης με συνεχές πλέγμα και υψηλή θερμική αγωγιμότητα, έτσι ώστε η θερμότητα να εξαπλώνεται μακριά από το διηλεκτρικό σε μεγάλο όγκο.
• Δηλεκτρικό:πυκνό θερμικό SiO₂Μεγαλώνεται σε υψηλή θερμοκρασία, με χαμηλή πυκνότητα ελαττωμάτων και κενού και, ως εκ τούτου, λίγα εσωτερικά κέντρα διάσπασης.
• Διασύνδεση:λεπτά, πλήρως συνδεδεμένα στρώματα προσκόλλησης TiW αποφεύγουν την τραχιά, μερικώς συνδεδεμένη διεπαφή που διασκορπίζει τα φωνόνια και εμποδίζει τη ροή της θερμότητας.
• Μεταλλικοποίηση:το παχύ ηλεκτρόδιο κορυφής Au και το πίσω μέρος Au πλήρους έκτασης σχηματίζουν μια ευρεία θερμική διαδρομή χαμηλής αντίστασης από το διηλεκτρικό στην επιφάνεια τοποθέτησης.
• Χαμηλή ESR:μειώνει την ποσότητα της ισχύος του σήματος που μετατρέπεται σε θερμότητα.

Βασικές προδιαγραφές (T = 25°C, εκτός εάν αναφέρεται)

Τυπικές εφαρμογές

• Αντιστοίχιση και αποσύνδεση της εξόδου του ενισχυτή ραδιοσυχνοτήτων υψηλής ισχύος
• Ενότητες ισχύος ραδιοσυχνοτήτων που απαιτούν σταθερές παραμέτρους υπό φορτίο
• Πηγές θέρμανσης ραδιοσυχνοτήτων στερεής κατάστασης και πηγές διέγερσης πλάσματος
• Δίκτυα φίλτρου, συνδυαστή και αντιστοίχισης υψηλής ισχύος
• Βιομηχανικές πηγές ρεύματος ραδιοσυχνοτήτων
