HACC102S30V500 خازن MOS با چگالی ظرفیت بالا

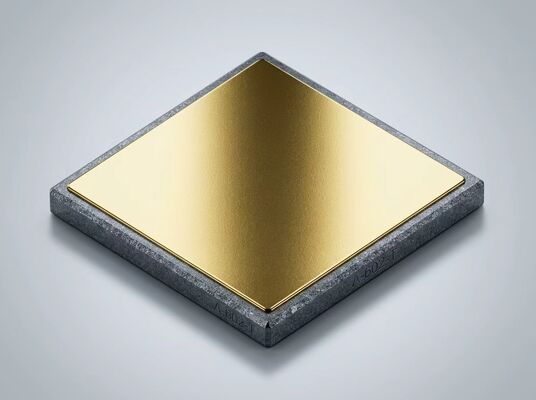

HACC102S30V500 یک خازن نیمه هادی اکسید فلزی (MOS) تک لایه ای است که بر روی یک بستر سیلیکونی با مقاومت بالا با دی اکسید سیلیکونی (SiO) گرم رشد کرده است.₂) به عنوان لایه دی الکتریک. ظرفیت اسمی 1000pF (1nF) در ولتاژ کار نامی 30V DC است. تراشه 0.50mm * 0.50mm * 0.15mm را اندازه گیری می کند، با حداقل فلز شدن بالای طلا 2.5μm و 1.0μm حداقل فلز شدن پشت طلااین دستگاه برای مدارهای RF و مایکروویو طراحی شده است که اندازه فشرده، از دست دادن ورودی کم و رفتار حرارتی قابل پیش بینی در آن ملاحظات اصلی طراحی هستند.

مزیت های خازن MOS در مقابل MLCC

در مقادیر ظرفیت قابل مقایسه، خازن های MOS تک لایه ای مزایای عملکردی متمایزی نسبت به خازن های سرامیکی چند لایه ای (MLCC) در کاربردهای فرکانس بالا ارائه می دهند:

• اندوکتانس سری پایین:ساخت تک لایه ای، پشته الکترود داخلی MLCC را از بین می برد.به HACC102S30V500 یک فرکانس خود-رنگر (SRF) بالاتر از 6GHz و پهنای باند قابل استفاده که به خوبی به باند X گسترش می یابد، می دهد.
• ظرفیت ثابت در مقابل تعصب DC:برخلاف دی الکتریک های سرامیکی کلاس II (X7R، X5R) که می توانند بیش از 50٪ ظرفیت نامی را در ولتاژ نامی از دست دهند، SiO₂دی الکتریک در HACC102S30V500 ظرفیت نامی را در کل محدوده انحراف 0-30V DC حفظ می کند.
• ضریب دمای مشخص:"سي او"₂دی الکتریک دارای یک ضریب درجه حرارت ظرفیت (TCC) حدود +35ppm/°C، تقریبا خطی در طول -55°C تا +125°C است.این اجازه می دهد تا طراحان برای اعمال پیش بینی جبران دمای، به عنوان مثال با جفت شدن با یک محرک TCC منفی در مدار های مخزن نوسان کننده.
• جذب دی الکتریک پایین:جذب دی الکتریک به طور معمول کمتر از 0.1٪ است که اثرات حافظه را در مراحل نمونه گیری و نگه داشتن و یکپارچه کننده های دقیق کاهش می دهد.

ویژگی های کلیدی

• چگالی ظرفیت بالا ¥ 500nF/mm2:This density level enables compact impedance matching networks and on-chip bypass structures that would otherwise require significantly larger distributed-element geometries or multiple parallel discrete components.
• "آلترا کوچک" 0.50mm * 0.50mmاندازه تراشه 20 میلی لیتر * 20 میلی لیتر برای ماژول های فرنتند RF با چگالی بالا، مونتاژ های چند تراشه و طرح های پرتو آرایه مرحله ای که در آن املاک در هر عنصر محدود است مناسب است.
• فاکتور Q بالا:Q بیش از 2000 در 1MHz است و در 1GHz بالاتر از 200 باقی می ماند. ESR پایین (معمولاً کمتر از 0.1Ω در 1GHz) از دست دادن I2R را در برنامه های دور زدن تقویت کننده قدرت و مسدود کردن DC به حداقل می رساند.
• 300nm SiO حرارتی₂دی الکتریک:اکسید حرارتی که مستقیماً بر روی زیربنای سیلیکون رشد می کند، یک رابط دی الکتریک تمیز و دارای نقص به حداقل می رساند که در زیر نشت کم و TCC پایدار خازن قرار دارد.
• فلز سازی طلا برای اتصال سیم:2حداقل الکترود بالای طلای.5μm از اتصال توپ طلای ترموسونک (25μm سیم، دمای مرحله 120-150 °C، > 6g قدرت کشش معمولی) و اتصال آلومینیوم بالینی فوق صوتی (25μm سیم،دمای اتاق)طلا پشت می تواند نصب euthetic AuSn die attach یا epoxy هدایت کننده را امکان پذیر کند.
• حساسیت ESD:کلاس 0 HBM در هر JESD22-A114 روش های استاندارد دستکاری ایمن ESD در طول مونتاژ اعمال می شود.

یادداشت های طراحی برنامه

شبکه های تطبیق مقاومت:با ESR < 0.1Ω در 1GHz و Q > 200، HACC102S30V500 به خوبی به عنوان عنصر خازن در توپولوژی های L-section، T-section و Pi-network از 100MHz تا 10GHz عمل می کند.هنگام مدل سازی شبکه، حدود 0.05nH در هر سیم اتصال 25μm برای برآورد انندکتانس سری اضافه می شود.

مسدود کردن DC:در 30V DC با نشت کمتر از 10nA در 25 °C، خازن جداسازی موثر DC را در مدارهای تزریق تعصب تقویت کننده فراهم می کند. قدرت دی الکتریک بیش از 100V DC (بررسی 1 دقیقه ای در 25 °C)این امر فضای کافی را برای اکثر ولتاژ های زنجیره سیگنال RF فراهم می کند.

دور زدن و جدا کردن:برای جداسازی موثر منبع برق بالاتر از 1GHz، خازن را تا جایی که امکان پذیر است به پد دستگاه فعال نصب کنید.با استفاده از حداقل طول سیم اتصال یا یک ردیاب کوتاه ریز برای حفظ مسیر کم مقاومت به زمین.

طراحی VCO و فیلتر:+35ppm/°C TCC را می توان با یک عنصر محرک TCC منفی برای دستیابی به حرکت درجه حرارت خالص نزدیک به صفر در محدوده -55°C تا +125°C جبران کرد.

مشخصات الکتریکی (T = 25°C مگر اینکه ذکر شده باشد)

کاربردهای معمول

• تطبیق مقاومت تقویت کننده قدرت RF و مسدود کردن DC
• طراحی فیلتر مایکروویو، کوپلر و کوپلر ترکیبی
• دور زدن فرکانس بالا و جدا کردن منبع برق
• مدارهای مخزن VCO و شبکه های رزوناتور
• زیرسیستم های RF دستگاه های پزشکی (الکترونیک ریزگرد MRI، ژنراتورهای RF ablation)
• 5G سلول های کوچک و رادیو backhaul
• ابزار آزمایش و اندازه گیری (استانداردهای کالیبراسیون VNA، کارت های سنجش)
• تجهیزات صنعتی برای گرمایش RF و تحریک پلاسما

مونتاژ و دستکاری

تراشه ها در بسته های وافل یا ژل رسانا ارسال می شوند. با پینتزه های ایمن ESD یا ابزارهای جمع آوری خلاء استفاده کنید. روش های توصیه شده برای اتصال:جوش AuSn eutectic (320°C در اوج جریان) یا اپوکسی رسانا پر از نقره (بر اساس مشخصات سازنده)اتصال سیم: سیم 25μm Au با اتصال توپ ترموزونیک، دمای مرحله 120-150 °C؛ یا سیم 25μm Al با اتصال ژرف فوق صوتی در دمای اتاق.دستگاه های استفاده نشده را در یک کابینت نیتروژن خشک (<10٪ RH) یا کیسه ی مرطوب کننده ی خلاء بسته شده ذخیره کنید..

برای درخواست داده های پارامتر S (1-20GHz) ، گزارش های صلاحیت قابلیت اطمینان یا پشتیبانی طراحی خاص برنامه با ما تماس بگیرید.
