Bobina de aire 7nH Inductor de RF de alta frecuencia 5GHz

HALA0600503R Inductor de núcleo de aire de alta frecuencia (7nH ± 20%, 5-20GHz)

Resumen del producto

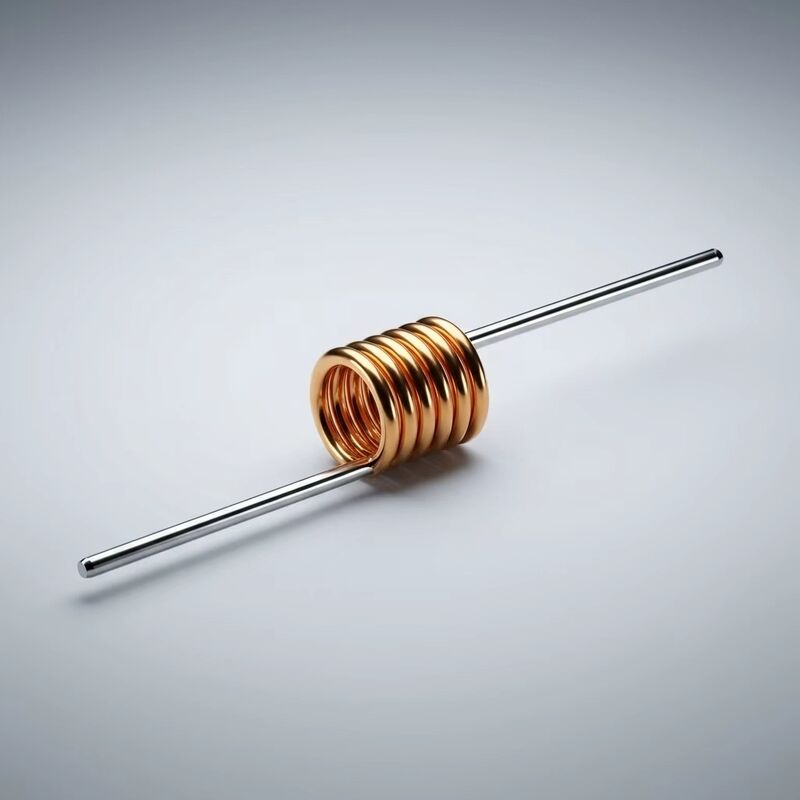

El HALA0600503R es un inductor de núcleo de aire ultra-miniatura y de alta precisión diseñado específicamente para aplicaciones de RF de alta frecuencia, microondas y ondas milimétricas.con una frecuencia de funcionamiento recomendada de 5 GHz a 20 GHz, esta bobina de aire de 7nH ofrece una frecuencia autorresonante excepcionalmente alta (SRF) y un factor Q superior, lo que la convierte en la opción ideal para las telecomunicaciones inalámbricas modernas y los módulos de front-end de RF.

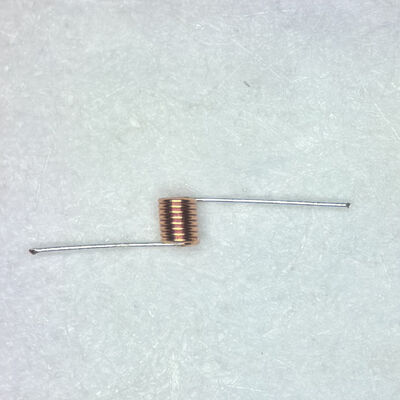

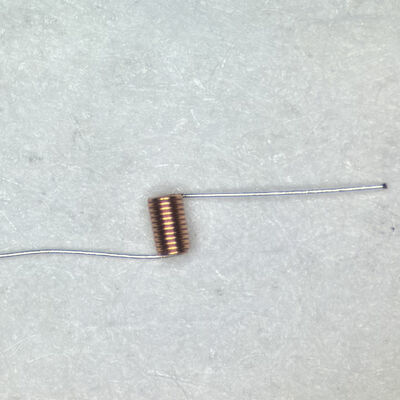

Con una estructura helicoidal de 6 vueltas que utiliza alambre de cobre ultra fino de 0,05 mm con un diámetro interno de 0,3 mm,el HALA0600503R garantiza una capacidad parasitaria mínima y una estabilidad máxima en ambientes exigentes que van desde -55°C hasta +125°C.

Características y ventajas clave

1. Microondas y onda milimétrica optimizada:Diseñado para ofrecer un rendimiento excepcional en la banda de 5-20 GHz.
2Ingeniería de precisión ultra-fina:Construido con alambre de cobre de alta conductividad de 0,05 mm y un diámetro interno preciso de 0,3 mm para un control de tolerancia ajustado (7nH ± 20%).
3.Alto factor Q y baja pérdida de inserción:El diseño del núcleo de aire elimina las pérdidas del núcleo (saturación magnética), asegurando la máxima integridad de la señal en circuitos de alta velocidad.
4.Excelente estabilidad térmica:Funciona de manera fiable en temperaturas extremas de -55°C a +125°C.
5.Plenamente soldable de plomo:Sementes de plomo en lata rectas y simétricas optimizadas para procesos de soldadura de alta fiabilidad (compatibles con la soldadura sin plomo).

Las dimensiones

Especificaciones técnicas

Directrices de montaje e instalación de RF (cruciales para los ingenieros)

Para garantizar la máxima integridad de la señal de RF y minimizar la inductancia parasitaria al ensamblar el HALA0600503R en su PCB:

•Alineación perpendicular:Durante el ensamblaje, monta el cuerpo principal de la bobina perpendicular a la línea de transmisión de la señal de RF. Esta orientación reduce significativamente el acoplamiento electromagnético y el cruce.
• Reducir al mínimo la duración del plomo:Mantenga los cables que conectan el inductor a la línea de transmisión tan cortos como sea posible para evitar que la inductancia de plomo no deseada cambie la frecuencia de funcionamiento del circuito.
•Afianzamiento mecánico:Después del ajuste y calibración manuales, se recomienda encarecidamente aplicar una pequeña gota de pegamento/epoxi RF de baja dieléctricidad para asegurar el cuerpo de la bobina para evitar el desajuste por vibración física.

Aplicaciones típicas

Debido a su respuesta de frecuencia ultra alta, el HALA0600503R es ampliamente adoptado por los fabricantes de hardware Tier-1 globales en:

•Estaciones base de comunicación de onda milimétrica (mmWave) 5G
•Módulos Frontera de RF (FEM) y Amplificadores de Potencia (PA)
•Transceptores ópticos (módulos SFP+/QSFP)
•Sistemas de comunicación por satélite (Satcom)
•Sistemas de radares profesionales y aeroespaciales
•Equipo de ensayo y medición de banda ancha de alta velocidad
